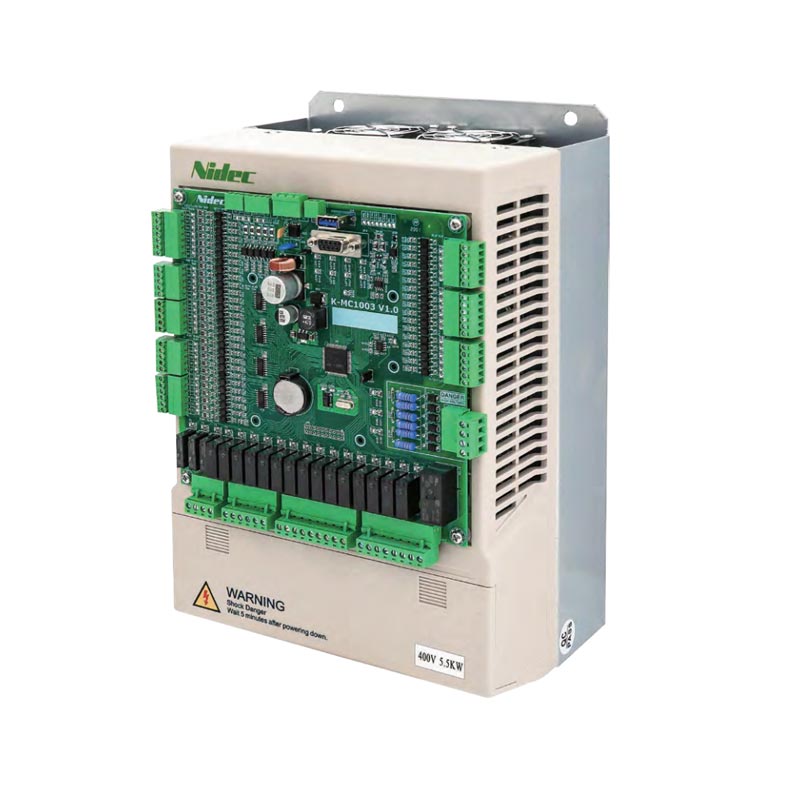

Model:K-MC1000

■FUSION™-k igogailuaren kontrola inbertsorearekin konbinatzen du, sistemaren errendimendua hobetuz
■EN81-20 araua betetzen du: UCMP, atearen blokeoaren detekzio laburra, atearen blokeoaren saihesbidea funtzioa, putzua ikuskatzeko funtzioa
■S-kurba pertsonalizatua, aplikazio desberdinetarako egokia
■Proiektuetan oinarritutako pertsonalizazioa
■UCMP eremuko probaren funtzioa
■Lurzoruaren funtzionamendu ultralaburra
■Aurre-momentu adimenduna
■Kontrapisu automatikoaren ehunekoaren estimazioa
■Parametroen konfigurazio erraztua.
■Ibiltaritzako bidalketa
■Ardatzaren posizio absolutuko lurreratze sistema (aukerakoa)

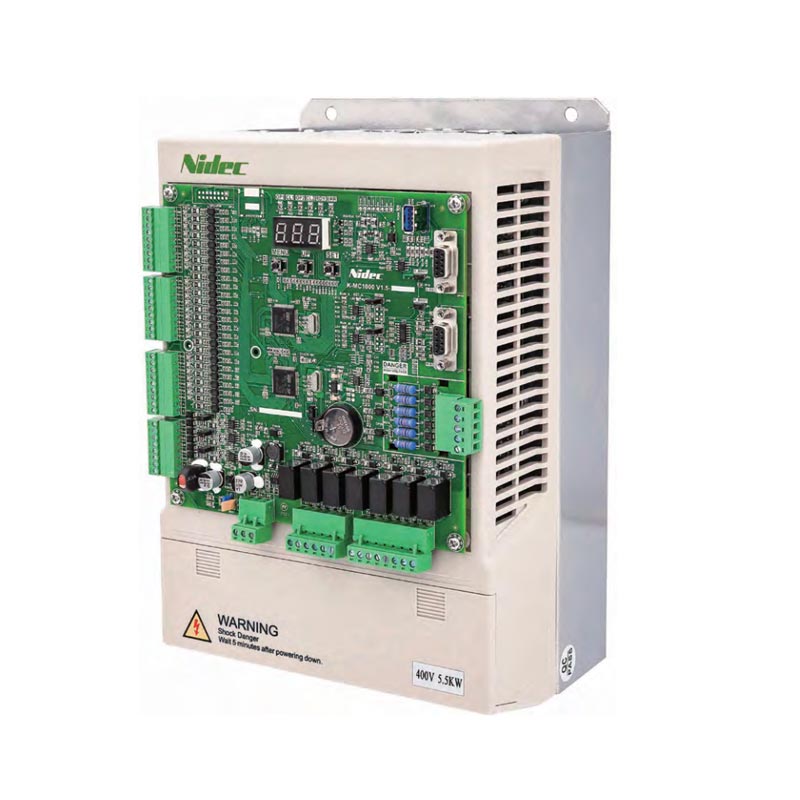

K-MC1000 Kontrol Integratua

K-MC1000 Igogailuaren kontrolagailu integratua

Ezaugarriak

■FUSION™-k igogailuaren kontrola inbertsorearekin konbinatzen du, sistemaren errendimendua hobetuz
■EN81-20 araua betetzen du: UCMP, atearen blokeoaren detekzio laburra, atearen blokeoaren saihesbidea funtzioa, putzua ikuskatzeko funtzioa
■S-kurba pertsonalizatua, aplikazio desberdinetarako egokia
■Proiektuetan oinarritutako pertsonalizazioa
■UCMP eremuko probaren funtzioa
■Lurzoruaren funtzionamendu ultralaburra
■Aurre-momentu adimenduna
■Kontrapisu automatikoaren ehunekoaren estimazioa
■Parametroen konfigurazio erraztua.
■Ibiltaritzako bidalketa
■Ardatzaren posizio absolutuko lurreratze sistema (aukerakoa)

K-MC1000 Igogailuaren Kontrol Integratua

Aplikazioak

Igogailu mota	MRL eta MR igogailua
Gehienezko abiadura	3 m/s
Gehienezko solairua	128 solairu
Igogailu bakarra	Bilketa selektiboa
Ibiltaritzako bidalketa	6 Auto-taldeen kontrola
DBD	8 Autoaren DBD solairuko kontrola
Kodetzailea onartzen da	SIN/COS & ABZ
Potentzia tartea	5,5 ~ 75 kW

FUSION 3P Kontrol Integratua (Sistema Paraleloa)

FUSION 3P Integrated Control(Parallel System)

Fusion 3P Igogailuen Kontrolagailu Integratua

Ezaugarriak

■Motor-kontrolaren eta igogailuaren funtzioaren diseinu integratua erabiltzen du espazioa aurrezteko eta kontrol funtzioak hobetzeko.
■Denbora errealean zuzeneko zoruko S kurbaren prozesamendua eraginkortasuna eta ibilaldiaren kalitatea hobetzeko 300 mm bezain baxuko zoru laburrekin lan egin.
■Eremu programagarriak diren sarrera/irteerak malgutasuna hobetzeko.
■Erabili konexio paraleloak kableatu guztietarako, ateko interfazea eta auto/areto deiak barne.
■Diseinu sinplea altuera baxuko aplikazioetarako.
■Abiatzeko menu azkarra eskaintzen du instalazioa errazteko.
■Ezaugarri aberatsa den sistema askotariko ate-sistemekin konektatu daitekeena.
■Eskuragarri dagoen pantaila-interfazearen formatua: Binary, BCD kodea, 7 segmentu

Zehaztapen Orokorrak

Ezaugarriak		Deskribapenak
1. Errendimendu teknikoaren ezaugarriak
1.1.	Sarrerako tentsio tartea	3P AC 220V~240V-15~10% 3P AC 380V~440V-15~10%
1.2.	Gehienezko solairua	17 solairu
1.3.	Gehienezko abiadura	2 m/s
1.4.	Duplexa	2 auto duplex kontrola
2. Interfaze periferikoen ezaugarriak
2.1.	Behe-tentsioko sarrerako terminalak	17 tentsio baxuko sarrera
2.2.	Sarrera eta irteera digitala multiplexatzeko interfazea	33 dei-botoi eta atea ireki/itxi botoia seinaleen kontrol interfazeak
2.3.	Tentsio handiko sarrera	3-tentsio handiko sarrerako ataka
2.4.	Irteera digitala	19 errele irteerako ataka.
2.5.	CAN komunikazio terminala	1 CAN komunikazio terminala
2.6.	Kodegailu terminala	Sin/cos, kodetzaile inkrementalaren interfazea
