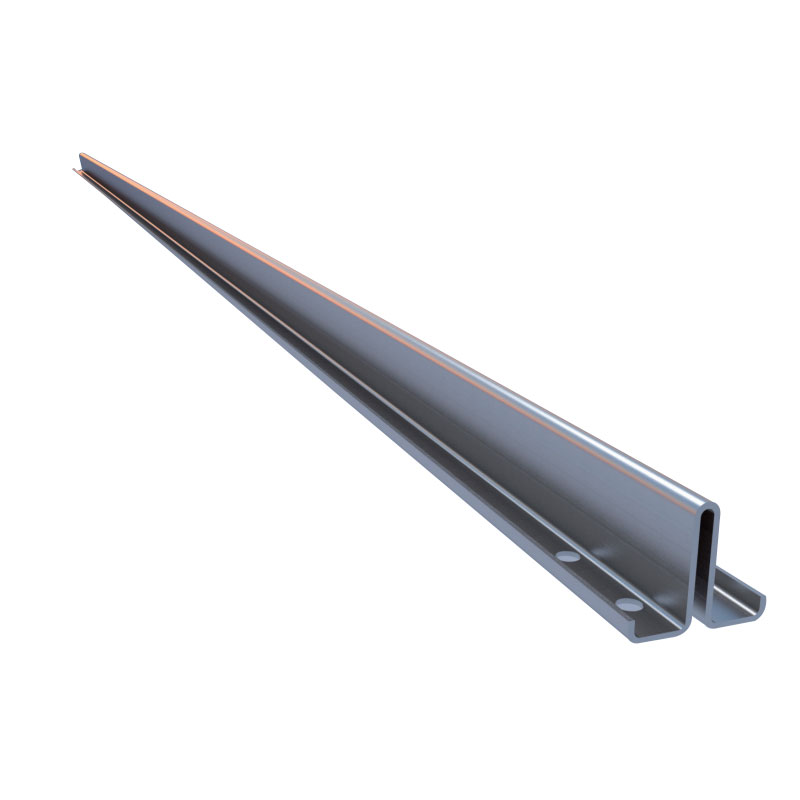

Igogailuaren gida-errail hutsa
  • Igogailuaren gida-errail hutsaIgogailuaren gida-errail hutsa

Igogailuaren gida-errail hutsa

■Nidec kalitate handiko igogailu hutsezko gida-errail serieko produktuak hotzean osatutako 18 ijezketa-lerro bereziren bidez ekoizten dira, produktuaren zehaztapen osoekin, TK3A TK5A eta poliuretanozko aparrez egindako gida-errailak barne.
Bidali Kontsulta
Produktuaren Deskribapena
Ziur egon zaitezke Nidec Hollow Elevator Guide Rail gure fabrikatik erostea.
ERRAIL HUTSAREN HORNITZAILEA

Performance Parameter


JG/T 5072.3 1996 arauaren arabera, igogailuaren abiadura ≤ 1,6 m/s-ra egokituta.

Neurriak
Izendapena b1 C f h1 h2 k m r1 a b3 l2 l3 d
Ertz laua mota Tolerantzia
±1,0 - ±0,2-0,15 0-0,5 - ±0,40 - - +60'
+20'		 ±0,5 ±0,5 ±0,5 -
TK3 75 ≥1,8 2.2 55±0,2
10±0,2 25 5 90° 43 90 30 10
TK5 87 ≥1,8 3.0 60
16.4 25 3 90° 50 180 20 14
Altxatutako Ertz Mota Tolerantzia
±1,0 - +0,2-0,15 ±0,3 ±1,0 ±0,45 - - +60'
+20'		 ±0,5 ±0,5 ±0,5 -
TK3A 78 ≥1,8 2.2 60 10 16.4 25 3 90° 45 75 25 11.5
TK5A 78 ≥1,8 3.0 60 10 16.4 25 3 90° 45 75 25 11.5


Ezaugarri Teknikoak
Izendapena
TK3		 S q1 E lx-x Wx-x lx-x ly-y Wy-y ly-y
c㎡ kg/m cm cm⁴ cm³ cm cm⁴ cm³ cm
3.48 3.01 1.86 11.89 3.27 1.85 6.47 1.73 1.3
TK5 8.56 4.60 2.15 26.90 6.99 2.08 18.61 4.28 1.73
TK3A 4.36 3.74 2.18 18.09 4.74 2.04 13.62 3.49 1.77
TK5A 6.17 4.85 2.14 24.33 6.3 1.99 18.78 4.82 1.74


Performance Parameter



Zuloen, arrain-plaken eta torlojuen arteko distantzia (mm)
Izendapena b2 h3 h u b3 l1 l2 l3 Bolt Garbigailua
Tolerantzia
- ±1 ±0,2 - ±0,5 ±1,5 ±0,5 ±0,3 - -
TK3 72 40 6 3 43 220 90 30 M8x25 A-8
TK5 88 59 10 4.5 50 400 180 20 M12x30 A-12
TK3A 78 50 12 3 45 200 75 25 M10x30 A-10
TK5A 78 50 10 4 45 200 75 25 M10x30 A-10

Izendapena Parlamentua Hutsak
Tolerantzia
1,0 m/s gehienez.
Zuzentasuna f/m max.
f/5m gehienez.		 0,5 mm
2,5 mm
Bihurritu R max. 1 mm
Angelua P
M 		0,30 mm
0,20 mm
