Apurtu industria probak egiteko botila-lepoak, independenteki garatutako FFT uhin-formaren analisi-sistemarekin

Trakzio-makinen errendimenduaren proben alorrean, ohiko metodoek bibrazio-probak, zarata-probak eta abar barne hartzen dituzte batez ere. Hala ere, tentsio-uhin-formak zehaztasunez harrapatzea eta datu operatiboak aztertzea da motorren egoera epaitzeko muina. Fintze handia egin ondoren, NIDEC Elevator Motor Team-ek FFT uhin-formaren analisi sistema independentean garatu du trakzio-makinen atzeko indar elektroeragilearen printzipioan oinarrituta - kanpoko sentsore konplexuen beharrik gabe, seinalearen bihurketaren bidez soilik sor ditzake uhin sinusoidalak, trakzio-makinen probak egiteko irtenbide eraginkorragoa eta zehatzagoa eskainiz.

Matxurak detektatzeko defentsa-lerroa indartzeko algoritmo anitz

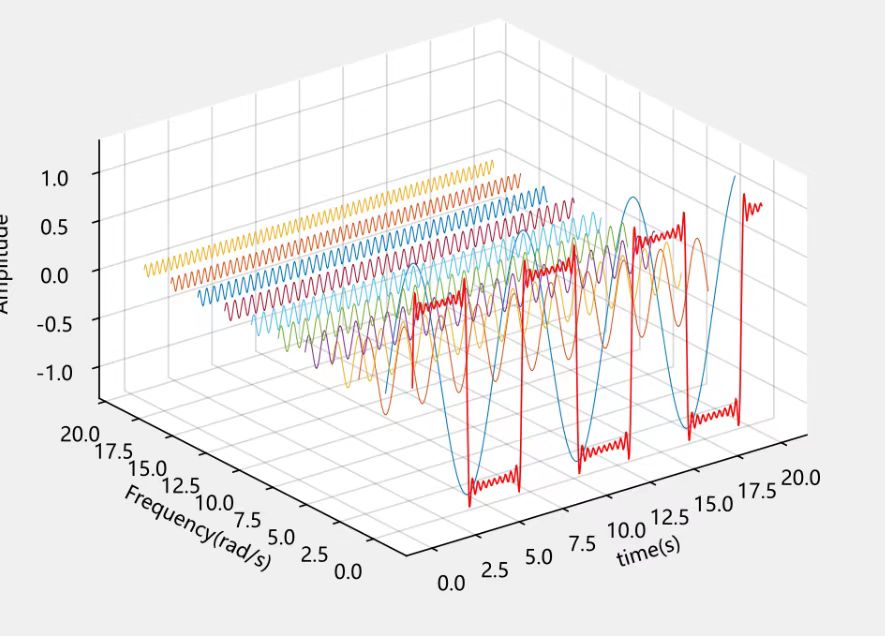

Fourier Transformazio azkarra (FFT) algoritmoa, NVH analisi tresnen muina, akatsak detektatzeko tresna klasikoa da. Motorraren funtzionamenduan bildutako indar elektroeragile induzituaren denbora-domeinuko seinaleak zehaztasunez bihur ditzake maiztasun-domeinuko seinaleak. Iman iraunkorreko motor sinkronoen benetako funtzionamenduan, iman iraunkorren deslerroketa, alderantzizko itsatsi eta desplazamendu itsatsi bezalako akatsak induzitutako indar elektroeragilearen aldaketa sotiletan islatuko dira, eta horrek seinale anormalak sortuko ditu maiztasun zehatzetan. Seinalearen analisirako gaitasun indartsuarekin, FFT algoritmoak aldaketa sotil hauek gogor har ditzake eta matxurak diagnostikatzeko arrasto garrantzitsuak eman ditzake.

NIDEC Igogailuen Motor Proba Soluzioaren Nukleo Bikoitzak

Hardware-nukleoa: Laginketa-tasa handiko datuak eskuratzeko txartela

Seinalearen "distortsioa" saihesteko, laginketa-tasa eta bereizmen handiko datuak eskuratzeko txartelak hautatzen ditugu hardware oinarri gisa. Denbora errealean atzemateko indar elektroeragilearen tentsio aldaketa txikiak har ditzake motorraren funtzionamenduan zehar, seinale analogikoak seinale digital zehatzetan bihur ditzake eta "kalitate handiko datu gordinak" eman ditzake gero aztertzeko.

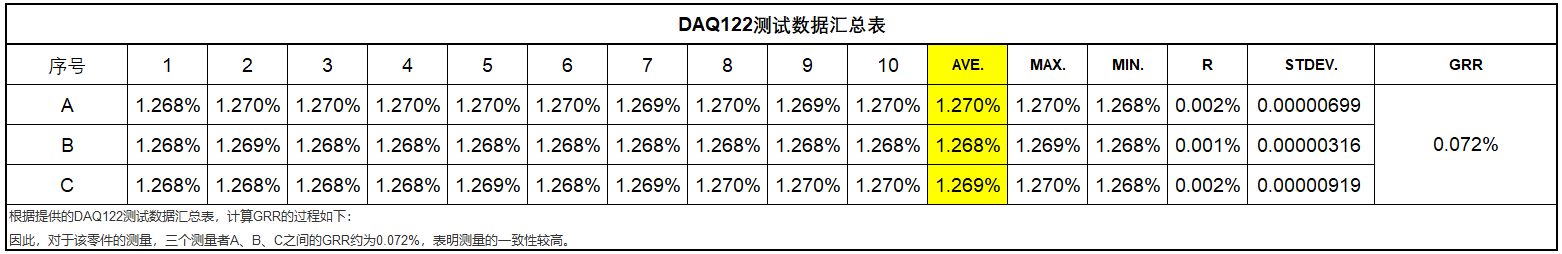

Hautatutako datuak eskuratzeko txartelak baldintzak betetzen dituela ziurtatzeko, ME taldeak probatu zuen. Analisiak erakusten du aukeratutako datuak eskuratzeko txartelak egonkortasun bikaina duela, gutxi gorabehera % 0,072ko GRR batekin A, B eta C hiru neurtzaileen artean.

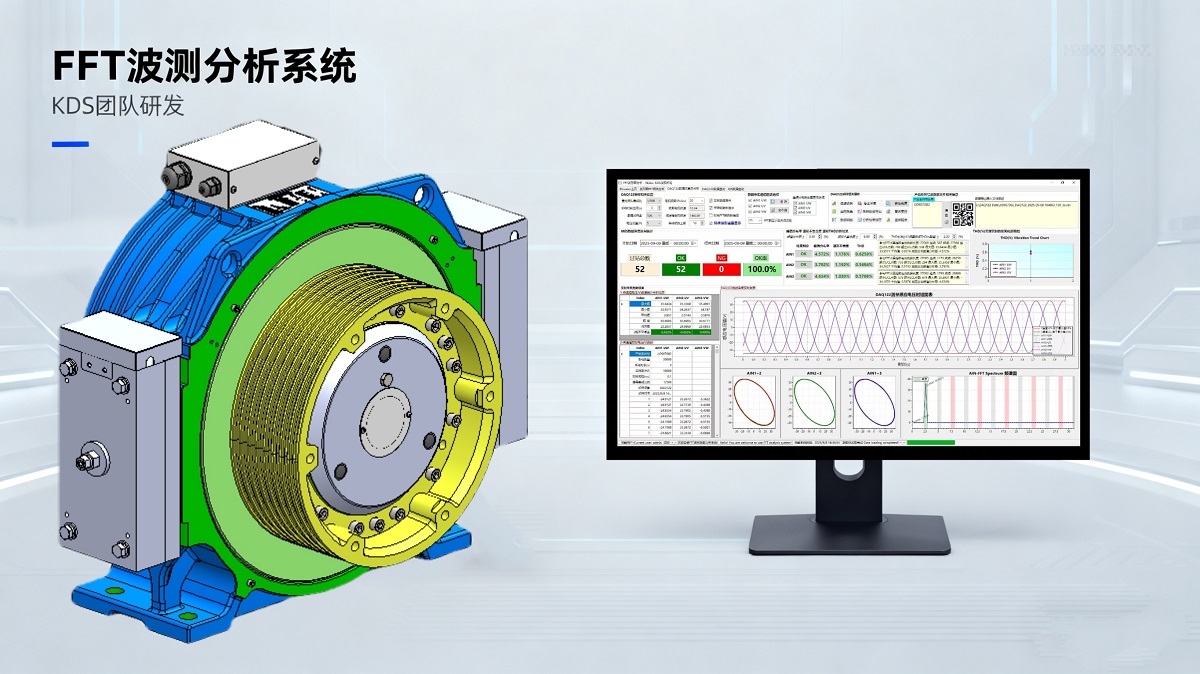

Softwarearen muina: FFT uhin formaren analisi sistema independentean garatua

Sistema honen abantaila nagusia "datu profesionalak" probaren emaitza "ikusgarri, analizagarri eta erabilgarri" bihurtzean datza. Bere hiru funtzio nagusiek dimentsio osoko analisia hartzen dute denbora-domeinutik maiztasun-domeinura:

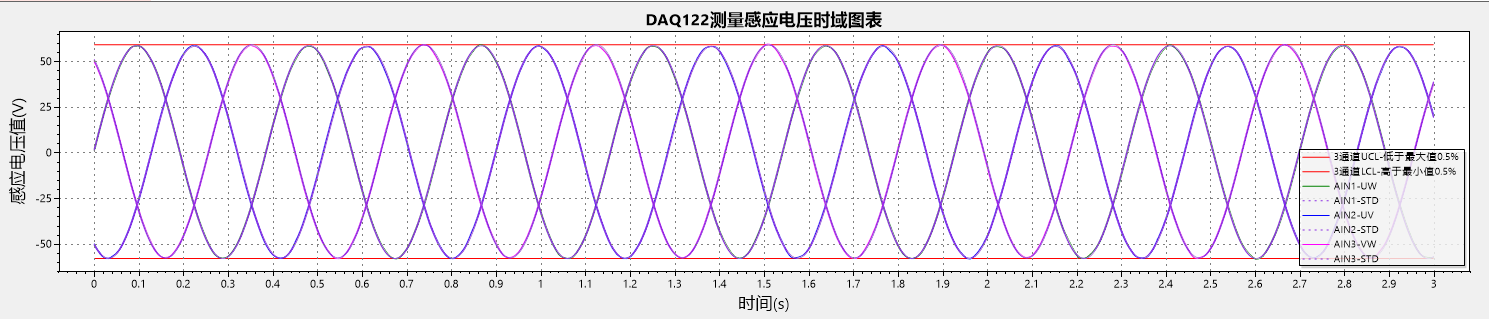

• Induzitutako Tentsioaren Denbora-Domeinu Diagrama: Denbora errealean tentsio-seinaleen aldaketa-kurba denboran zehar bistaratzen du, tentsio-gorabeherak eta agerraldi-nodoak modu intuitiboan erakutsiz, berehalako seinaleen aldaketak begi-bista batean argituz;

• Lissajous irudien analisia: Seinale ezberdinen fase-erlazioaren bidez Lissajous-en zifrak sortzen ditu, trakzio-makinaren egonkortasun operatiboa azkar epaitzen du eta fase-desbideratze anormalak begirada batean identifikatzen ditu;

• Espektro-analisi sakona: denbora-domeinuko seinaleak maiztasun-domeinuko datuetan bihurtzen ditu, argi erakusten du maiztasun-osagai bakoitzaren proportzioa eta erraz aurkitzen ditu balizko arazoak, hala nola interferentzia harmonikoak.

«Datuak ikusteaz harago», sistemak «emaitzak ematean» jartzen du arreta gehiago. Hiru proba-adierazle nagusiek trakzio-makinen errendimendua babesten dute:

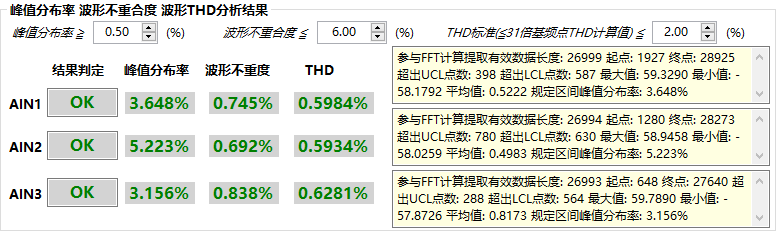

1. Peak Banaketa-tasa: tentsio-gailurren banaketa zenbatzen du, gailurrak zentzuzko tartean dauden ala ez epaitzen du eta gailur anormalek eragindako motor-galerak saihesten ditu;

2. Uhin forma ez-kointzidentzia-maila: benetako uhinaren eta uhin sinusoidal estandarraren arteko aldea konparatzen du, uhin-formaren distortsioa kuantifikatzen du eta motorra martxan jartzeko oinarri zehatzak eskaintzen ditu;

3. Uhin-forma THD-aren analisia: distortsio harmoniko osoa kalkulatzen du, armonikoek tentsio-uhinetan duten eragina intuitiboki islatzen du eta trakzio-makinen produktuaren kalitatea optimizatzen laguntzen du.

Lorpenen bistaratzea

FFT uhin-formaren analisi-sistema independentearen bidez garatutako NVH motorraren errendimenduaren dimentsio anitzeko probak egin dira, produktuaren kalitate-arazoak nabarmen murriztuz eta motorraren kalitatea ziurtatuz entregatu aurretik. 2024ko abendutik gaur egunera arte, gutxi gorabehera hamarnaka mila motor probatu dira, probatutako motorren lehen pasabidearen etekina %99,5etik gora mantenduz. Datu horien bilketa eta analisiak guztiz frogatzen du NIDEC igogailuaren motorren kalitatearen fidagarritasuna eta motor FFT errendimenduaren probak egiteko software hau garatzearen garrantzia.

Azkenik, NVH printzipioaren interpretaziotik, berrikuntzaren sarreratik, abiadura handiko datuak eskuratzetik, dimentsio anitzeko parametroen analisitik eskala osoko produktu masiboen probetara, FFT uhin formaren analisi sistema honek proba tradizionalen mugak hausten ditu. Motor fabrikako kalitatearen ikuskapena, eguneroko funtzionamendua eta mantentze-lanak kontrolatzeko edo akatsen diagnostikoa egiteko, azterketarako laguntza zehatza eta integrala eman dezake, igogailuaren trakzio-makinen industrian motorraren errendimenduaren proba eraginkor, seguru eta fidagarrietan bultzada berria emanez!
