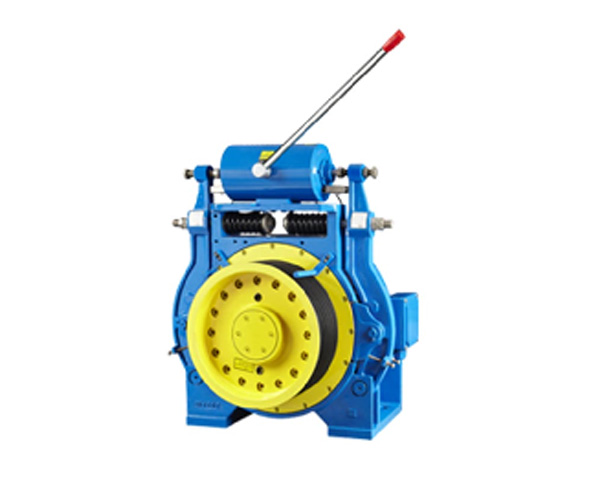

Honako hau kalitate handiko WTY1/SWTY1(400MM) MR Bidaiarien Igogailuaren sarrera da, hobeto ulertzen lagunduko dizun asmoz. Ongi etorri bezero zahar eta berriei gurekin elkarlanean jarraitzeko etorkizun hobeago bat sortzeko!
WTY1/WTY1-C SERIEKO MAKINAK
| Edukiera | 630 kg-1600 kg |
| Soka | 2:1 |
| Undercut | U |
| Oinaren lautasuna | <0,5 mm |
| Babes-balorazioa | IP40 |
| Isolamendu Klasea | F |
| Poloak | 20 |
| Betebehar Zikloa | S5-40% |
| Motor Tentsio nominala | AC380V |
| Balazta | Danborra |
| Hautaketa/Eutsi Tentsioa | AC110V/DC110V |
DC balaztarako uhin osoko zuzenketa elikadura iturria
Oharrak: 1.Brake AC110V eta DC110V aukerakoak dira, beste balazta tentsio batzuk mesedez kontsultatu ingeniariei. 2.AC balazta kontrolagailuz hornituta dago, beheranzko transformatzailea ez da beharrezkoa. DC balaztak armairuan beherako transformadoreak behar ditu euste-tentsioa picking-tentsioaren %50 dela bermatzeko.
WTY1/WTY1-C SERIE- BILDU BAKARRA (KANPOKO ERRETOREA)
| Eredua | Edukiera kg |
Igogailuaren Abiadura m/s |
Irteera baloratua kW |
Korronte nominala A |
Abiadura baloratua rpm |
Maiztasuna Hz |
Leba-diametroa mm |
Momentua Nm |
Sokak | Groove Dist mm |
Moztu Angelua |
Groove Angelua | Soka | Ardatz-karga kg |
Heldulekua Gurpila | Urruneko askapena | Inertzia kg m^2 |
Pisua kg |
| WTY1-630-100 | 630 | 1.0 | 4.3 | 11.0 | 95 | 15.9 | 400 | 432 | 4-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3000 | Y | Y | 3.45 | 330 |
| WTY1-630-150 | 1.5 | 6.4 | 16.5 | 143 | 23.9 | 425 | ||||||||||||
| WTY1-630-160 | 1.6 | 6.8 | 16.5 | 153 | 25.5 | |||||||||||||
| WTY1-630-175 | 1.75 | 7.4 | 16.5 | 167 | 27.8 | 423 | ||||||||||||
| WTY1-630-200 | 2.0 | 8.7 | 20.0 | 191 | 31.8 | 435 | 5-Φ10 | 3.77 | ||||||||||
| WTY1-630-250 | 2.5 | 10.9 | 24.0 | 239 | 39.8 | |||||||||||||
| WTY1-800-100 | 800 | 1.0 | 5.4 | 12.0 | 95 | 15.9 | 400 | 543 | 5-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3.000 | Y | Y | 3.45 | 330 |
| WTY1-800-150 | 1.5 | 8.1 | 20.0 | 143 | 23.9 | 540 | ||||||||||||
| WTY1-800-160 | 1.6 | 8.6 | 20.0 | 153 | 25.5 | 537 | ||||||||||||
| WTY1-800-175 | 1.75 | 9.6 | 20.0 | 167 | 27.8 | 549 | ||||||||||||
| WTY1-800-200 | 2.0 | 11.0 | 25.0 | 191 | 31.8 | 550 | 3.77 | |||||||||||
| WTY1-800-250 | 2.5 | 13.8 | 30.0 | 239 | 39.8 | |||||||||||||
| WTY1-l000-100 | 1000 | 1.0 | 6.4 | 15.0 | 95 | 15.9 | 400 | 640 | 5-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3.000 | Y | Y | 3.77 | 330 |
| WTY1-1000-150 | 1.5 | 10.0 | 26.0 | 143 | 23.9 | 665 | ||||||||||||
| WTY1-1000-160 | 1.6 | 10.7 | 26.0 | 153 | 25.5 | |||||||||||||
| WTY1-1000-175 | 1.75 | 11.7 | 26.0 | 167 | 27.8 | 669 | ||||||||||||
| WTY1-1000-200 | 2.0 | 13.3 | 30.0 | 191 | 31.8 | 665 | 6-Φ10 | 400 | ||||||||||
| WTY1-1000-250 | 2.5 | 16.6 | 36.0 | 239 | 39.8 | |||||||||||||
| WTY1-1150-100-C | 1150 | 1.0 | 7.6 | 19.0 | 95 | 15.9 | 400 | 763 | 6-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3.000 | Y | Y | 3.77 | 410 |
| WTY1-1150-150-C | 1.5 | 11.4 | 28.0 | 143 | 23.9 | |||||||||||||
| WTY1-1150-160-C | 1.6 | 12.2 | 28.0 | 153 | 25.5 | |||||||||||||
| WTY1i-1150-175-C | 1.75 | 13.3 | 28.0 | 167 | 27.8 | |||||||||||||
| WTY1-1150-200-C | 2.0 | 15.3 | 32.0 | 191 | 31.8 | |||||||||||||
| WTY1-1150-250-C | 2.5 | 19.1 | 40.0 | 239 | 39.8 | |||||||||||||
| WTY1-1250-100 | 1250 | 1.0 | 8.5 | 19.0 | 95 | 15.9 | 400 | 850 | 6-Φ10 | 16 | β=95° | γ=30° | 2:1 | 4.500 | Y | Y | 7.30 | 505 |
| WTY1-1250-150 | 1.5 | 12.7 | 32.0 | 143 | 23.9 | 845 | ||||||||||||
| WTY1-1250-160 | 1.6 | 13.5 | 320 | 153 | 25.5 | 845 | ||||||||||||
| WTY1-1250-175 | 175 | 14.8 | 32.0 | 167 | 27.8 | 846 | ||||||||||||
| WTY1-1250-200 | 2.0 | 17.0 | 35.0 | 191 | 31.8 | 845 | ||||||||||||
| WTY1-1250-250 | 2.5 | 21.2 | 44.0 | 239 | 39.8 | 846 | ||||||||||||
| WTY1-1350-100 | 1350 | 1.0 | 9.3 | 24.0 | 95 | 15.9 | 400 | 934 | 8-Φ10 | 16 | β=95° | γ=30° | 2:1 | 4.500 | Y | Y | 7.30 | 505 |
| WTY1-1350-150 | 1.5 | 14.0 | 35.0 | 143 | 23.9 | |||||||||||||
| WTY1-1350-160 | 1.6 | 14.9 | 35.0 | 153 | 25.5 | |||||||||||||
| WTY1-1350-175 | 1.75 | 16.3 | 35.0 | 167 | 27.8 | |||||||||||||
| WTY1-1350-200 | 2.0 | 18.7 | 47.5 | 191 | 31.8 | |||||||||||||
| WTY1-t350-250 | 2.5 | 23.4 | 53.0 | 239 | 39.8 | |||||||||||||
| WTY1-1600-100 | 1600 | 1.0 | 10.8 | 25.0 | 95 | 15.9 | 400 | 1086 | 8-Φ10 | 16 | β=95° | γ=30° | 2:1 | 4.500 | Y | Y | 7.30 | 515 |
| WTY1-1600-150 | 1.5 | 16.3 | 40.0 | 143 | 23.9 | |||||||||||||
| WTY1-1600-160 | 1.6 | 17.4 | 40.0 | 153 | 25.5 | |||||||||||||
| WTY1-1600-175 | 1.75 | 19.0 | 40.0 | 167 | 27.8 | |||||||||||||
| WTY1-1600-200 | 2.0 | 21.7 | 50.0 | 191 | 31.8 | 525 | ||||||||||||
| WTY1-1600-250 | 2.5 | 27.2 | 62.5 | 239 | 39.8 |
ESKEMA MARRAZKIAREN NEURRIAK
| Edukiera (kg) |
Igogailua Abiadura (m/s) |
Soka | D1 | D2 | D3 | D4 | D5 | D6 | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | ΦD1 |
| 630 | 1,0-2,5 | 2:1 | 76 | 29 | 217 | 309 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 290 | 30 | 370 |
| 800 | 1,0-2,5 | ||||||||||||||||
| 1000 | 1,0-1,75 | ||||||||||||||||
| 2,0-2,5 | 84 | 29 | 223.5 | 334.5 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 290 | 30 | 370 | ||
| 1150 | 1,0-2,5 | 84 | 33 | 237 | 345 | / | / | 350 | 560 | / | 717 | 753 | / | 300 | 40 | 550 | |
| 1250 | 1,0-2,5 | 181 | 110.5 | 290.5 | 436 | 122.5 | 215 | 380 | 600 | 111.5 | 714 | 825 | 239 | 290 | 30 | 550 | |
| 1350 | 1,0-2,5 | ||||||||||||||||
| 1600 | 1,0-2,5 |
SWTY1 SERIEKO MAKINAK
| Edukiera | 450 kg-800 kg |
| Soka | 1:1 |
| Undercut | U |
| Oinaren lautasuna | <0,5 mm |
| Babes-balorazioa | IP40 |
| Isolamendu Klasea | F |
| Poloak | 20 |
| Betebehar Zikloa | S5-40% |
| Motor Tentsio nominala | AC380V |
| Balazta | Danborra |
| Hautaketa/Eutsi Tentsioa | AC110V/DC110V |
DC balaztarako uhin osoko zuzenketa elikadura iturria
WTY1 SERIE (ROPING 1:1 SI)
| Espezifikazioa | Edukiera kg |
Igogailuaren Abiadura m/s |
Irteera baloratua kw |
Korronte nominatua A |
Abiadura baloratua rpm |
Maiztasuna Hz |
Leba-diametroa mm |
Momentua Nm |
Sokak | Groove Dist mm |
Moztu Angelua | Groove Angelua | Soka | Ardatz-karga kg |
Heldulekua Gurpila | Urruneko askapena | Inertzia kg m^2 |
Pisua kg |
| SWTY1-450-100 | 450 | 1.0 | 2.9 | 9.0 | 48 | 8.0 | 400 | 571 | 5-Φ10 | 16 | β=95° | γ=30° | 1:1 | 3.000 | Y | Y | 3.77 | 330 |
| SWTY1-450-150 | 1.5 | 4.3 | 13.0 | 72 | 11.9 | |||||||||||||
| SWTY1-450-160 | 1.6 | 4.6 | 13.0 | 76 | 12.7 | |||||||||||||
| SWTY1-450-175 | 1.75 | 5.0 | 13.0 | 84 | 13.9 | |||||||||||||
| SWTY1-630-100 | 630 | 1.0 | 4.0 | 12.0 | 48 | 8.0 | 400 | 799 | 6-Φ10 | 16 | β=95° | γ=30° | 1:1 | 4.500 | Y | Y | 7.3 | 505 |
| SWTY1-630-150 | 1.5 | 6.0 | 18.0 | 72 | 11.9 | |||||||||||||
| SWTY1-630-160 | 1.6 | 6.4 | 18.0 | 76 | 12.7 | |||||||||||||
| SWTY1-630-175 | 1.75 | 7.0 | 18.0 | 84 | 13.9 | |||||||||||||
| SWTY1-800-100 | 800 | 1.0 | 5.1 | 12 .0 | 48 | 8.0 | 400 | 1015 | 8-Φ10 | 16 | β=95° | γ=30° | 1:1 | 4.500 | Y | Y | 7.3 | 515 |
| SWTY1-800-150 | 1.5 | 7.6 | 19.0 | 72 | 11.9 | |||||||||||||
| SWTY1-800-160 | 1.6 | 8.1 | 19.0 | 76 | 12.7 | |||||||||||||
| SWTY1-800-175 | 1.75 | 8.9 | 19.0 | 84 | 13.9 | |||||||||||||
| SWTY1-800-200 | 2.0 | 10.2 | 25.0 | 95 | 15.9 | |||||||||||||
| SWTY1-800-250 | 2.5 | 12.7 | 31.0 | 119 | 19.9 |
Oharrak:
1.SWTY1 serieko oreka-erlazioa 0,42 ~ 0,5 da.
2.Brake AC110V eta DC110V aukerakoak dira, beste balazta tentsio batzuk mesedez kontsultatu ingeniariei.
3.AC balazta kontrolagailuz hornituta dago, beheranzko transformatzailea ez da beharrezkoa. DC balaztak kabinetean beherako transformadoreak behar ditu euste-tentsioa picking-tentsioaren %50 dela bermatzeko.
ESKEMA MARRAZKIAREN NEURRIAK
| Edukiera (kg) | Igogailuaren abiadura (m/s) | D1 | D2 | D3 | D4 | D5 | D6 | W1 | W2 | W3 | W4 | H1 | H2 | ΦD1 |
| 450 | 1,0-1,75 | 76 | 29 | 217 | 309 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 370 |
| 630 | 1,0-1,75 | 181 | 110.5 | 291 | 436 | 122.5 | 215 | 380 | 600 | 111.5 | 714 | 825 | 239 | 550 |
| 800 | 1,0-2,5 |
