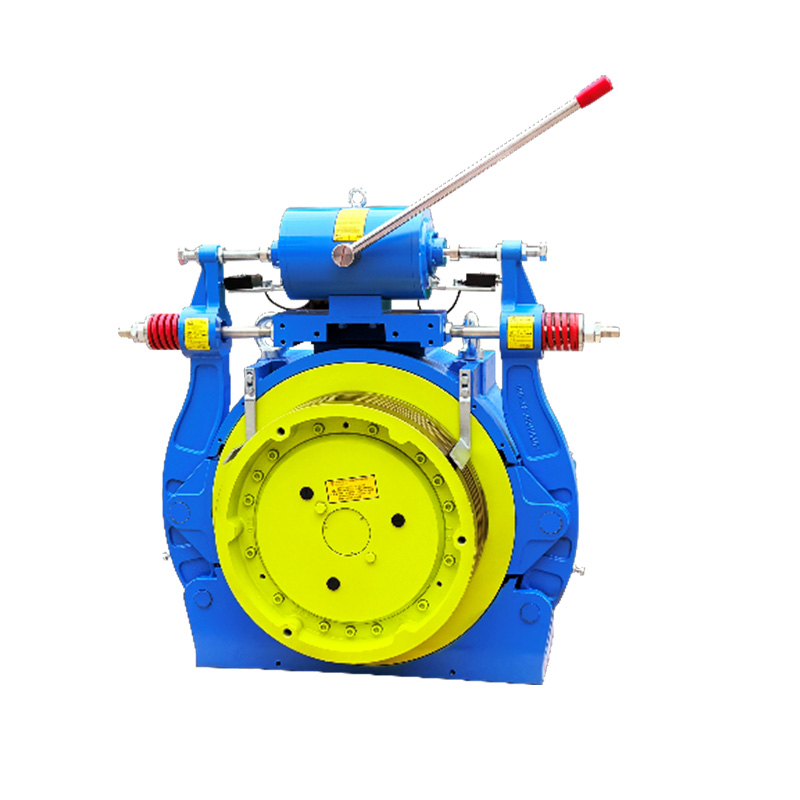

WTY1/SWTY1(520mm Sheave) SERIAKO MAKINAK
| Capacity | 800 kg-2000 kg |
| Soka | 2:1|1:1 |
| Undercut | U |
| Oinaren lautasuna | <0,5 mm |
| Babes-balorazioa | IP40 |
| Isolamendu Klasea | F |
| Poloak | 32 |
| Duty Cycle | S5-40% |
| Motor Tentsio nominala | AC380V |
| Balazta | Danborra |
| Hautaketa/Eutsi Tentsioa | AC110V/DC110V |
DC balaztarako uhin osoko zuzenketa elikadura iturria
WTY1&SWTY1(520mm SHEAVE) SERIAK - BILDU BAKARRA (KANPOKO ERRETOREA)
| Eredua | Edukiera kg |
Igogailuaren Abiadura m/s |
Irteera baloratua kW |
Korronte nominala A |
Rated speed rpm |
Maiztasuna Hz |
Leba-diametroa mm |
Momentua Nm |
Sokak | Groove Dist mm |
Moztu Angelua |
Groove Angelua | Soka | Ardatz-karga kg |
Handle Wheel | Urruneko askapena | Inertzia kg m^2 |
Pisua kg |
| SWTY1-800-100(520) | 800 | 1.0 | 5.2 | 15 | 37 | 9.8 | 520 | 1359 | 6-Φ13 | 20 | β=95° | γ=30° | 1:1 | 5.500 | Y | Y | 11.5 | 660 |
| SWTY1-800-150(520) | 1.5 | 7.8 | 20 | 55 | 14.7 | |||||||||||||
| SWTY1-800-160(520) | 1.6 | 8.4 | 20 | 59 | 15.7 | |||||||||||||
| SWTY1-800-175(520) | 1.75 | 9.1 | 20 | 64 | 17.1 | |||||||||||||
| SWTY1-800-200(520) | 2.0 | 10.5 | 27 | 73 | 19.6 | |||||||||||||
| SWTY1-800-250(520) | 2.5 | 13.1 | 30 | 92 | 24.5 | |||||||||||||
| SWTY1-1000-100(520) | 1000 | 1.0 | 6.1 | 18 | 37 | 9.8 | 520 | 1585 | 6-Φ13 | 20 | β=95° | γ=30° | 1:1 | 5.500 | Y | N | 12 | 730 |
| SWTY1-1000-150(520) | 1.5 | 9.8 | 28 | 55 | 14.7 | |||||||||||||
| SWTY1-1000-160(520) | 1.6 | 10.5 | 28 | 59 | 15.7 | |||||||||||||
| SWTY1-1000-175(520) | 1.75 | 11.4 | 28 | 64 | 17.1 | |||||||||||||
| SWTY1-1000-200(520) | 2.0 | 13.1 | 30 | 73 | 19.6 | |||||||||||||
| SWTYl-1000-250 (520) | 2.5 | 16.3 | 36 | 92 | 24.5 | 1699 | ||||||||||||
| ★SWTY1-1150-150(520) | 1150 | 1.5 | 9.8 | 28 | 55 | 14.7 | 520 | 1700 | 6-Φ13 | 20 | β=95° | γ=30° | 1:1 | 5.500 | Y | N | 12 | 730 |
| ★SWTY1-1150-160(520) | 1.6 | 10.5 | 28 | 59 | 15.7 | |||||||||||||
| ★SWTY1-1150-175(520) | 1.8 | 11.4 | 28 | 64 | 17.1 | |||||||||||||
| ★SWTY1-1150-200(520) | 2.0 | 13.1 | 30 | 73 | 19.6 | |||||||||||||
| ★SWTY1-1150-250(520) | 2.5 | 16.3 | 36 | 92 | 24.5 | |||||||||||||
| WTY1-1600-100 (520) | 1600 | 1.0 | 10.6 | 27 | 73 | 19.6 | 520 | 1384 | 6-Φ13 | 20 | β=95° | γ=30° | 2:1 | 5.500 | Y | Y | 11.5 | 690 |
| WTY1-1600-150 (520) | 1.5 | 16.0 | 42 | 110 | 29.4 | |||||||||||||
| WTY1-1600-160 (520) | 1.6 | 17.0 | 42 | l18 | 31.3 | |||||||||||||
| WTY1-1600-175 (520) | 1.75 | 18.6 | 42 | 129 | 34.3 | |||||||||||||
| WTY1-1600-200 (520) | 2.0 | 21.3 | 47 | 147 | 39.2 | |||||||||||||
| WTY1-2000-100 (520) | 2000 | 1.0 | 13.3 | 33 | 73 | 9.6 | 520 | 1729 | 6-Φ13 | 20 | β=95° | γ=30° | 2:1 | 5.500 | Y | N | 12 | 730 |
| WTY1-2000-150 (520) | 1.5 | 20.0 | 48 | l10 | 29.4 | |||||||||||||
| WTY1-2000-160(520) | 1.6 | 21.3 | 48 | l18 | 31.3 | |||||||||||||
| WTY1-2000-175(520) | 1.75 | 23.3 | 48 | 129 | 34.3 | |||||||||||||
| WTY1-2000-200 (520) | 2.0 | 23.6 | 55 | 147 | 39.2 |
Oharrak:
1. "★" markarekin, oreka erlazioa 0,48 ~ 0,5 da.
2.Brake AC110V eta DC110V aukerakoak dira, beste balazta tentsio batzuk mesedez kontsultatu ingeniariei.
3.AC balazta kontrolagailuz hornituta dago, beheranzko transformatzailea ez da beharrezkoa. DC balaztak armairuan beherako transformadoreak behar ditu euste-tentsioa picking-tentsioaren %50 dela bermatzeko.
